Thiết bị phủ dải cạnh áp dụng một lớp keo, sơn lót, sơn mài hoặc lớp phủ chức năng liên tục, đồng nhất lên vật liệu dán cạnh - các dải hẹp bằng PVC, ABS, melamine, veneer hoặc acrylic được sử dụng để hoàn thiện các cạnh lộ ra của đồ nội thất và tủ. Dây chuyền phủ nằm ở phía trước của máy ép dải cạnh hoặc phía dưới của máy ép dải cạnh như một bước hoàn thiện sau quá trình xử lý và độ chính xác của nó trực tiếp xác định chất lượng bám dính, độ đồng nhất bề mặt và cấp độ hình ảnh cuối cùng của dải.
Trong sản xuất đồ nội thất dạng tấm số lượng lớn, chất lượng dải cạnh là một trong những chỉ số dễ thấy nhất về loại sản phẩm. Một cạnh được phủ kém - phân bố chất kết dính không đồng đều, độ xốp bề mặt, màu sắc không đồng nhất - báo hiệu sự suy giảm chất lượng bất kể tấm nền được chuẩn bị tốt như thế nào. Đây là lý do tại sao thiết bị phủ chuyên dụng, thay vì ứng dụng thủ công hoặc nội tuyến, đã trở thành tiêu chuẩn trong sản xuất dải cạnh quy mô vừa và lớn kể từ đầu những năm 2000.
Thị trường dải cạnh toàn cầu được định giá vào khoảng 3,2 tỷ USD vào năm 2023 và đang tăng trưởng với tốc độ gộp hàng năm khoảng 5,8%, nhờ nhu cầu ổn định từ lĩnh vực nội thất, tủ bếp và trang bị nội thất văn phòng. Đầu tư thiết bị theo dõi sự tăng trưởng này: việc nâng cấp dây chuyền phủ chiếm một phần đáng kể trong chi phí vốn sản xuất dải cạnh, đặc biệt khi các nhà sản xuất chuyển sang hướng tới các biên dạng dải có độ bóng cao hơn, có kết cấu và ép đùn đồng thời yêu cầu xử lý bề mặt chính xác hơn.
Hệ thống phủ dải cạnh không phải là một loại máy đơn lẻ. Loại thiết bị chính xác phụ thuộc vào vật liệu phủ được áp dụng, chất nền, tốc độ đầu ra cần thiết và liệu lớp phủ được áp dụng cho mặt, mặt sau hay cả hai bề mặt của dải dải.
Máy sơn lăn sử dụng một hoặc nhiều cuộn cao su hoặc thép quay để chuyển một lớp phủ đã định lượng lên bề mặt dải khi nó đi qua máy. Chúng là định dạng được sử dụng rộng rãi nhất trong sản xuất dải cạnh do công suất cao, độ dày màng ướt ổn định và khả năng tương thích với nhiều loại lớp phủ gốc nước, gốc dung môi và có thể chữa được bằng tia cực tím. Tốc độ dây chuyền trong các hệ thống phủ con lăn hiện đại để dán cạnh thường dao động từ 20 đến 80 mét mỗi phút , với cấu hình cao cấp đạt tới 120 m/phút đối với chất nền PVC mỏng.
Lớp phủ con lăn ngược - trong đó cuộn bôi quay theo hướng di chuyển của chất nền - tạo ra màng mịn hơn, phẳng hơn so với ứng dụng lăn về phía trước và được ưu tiên cho các sản phẩm dải có độ bóng cao và tráng gương.

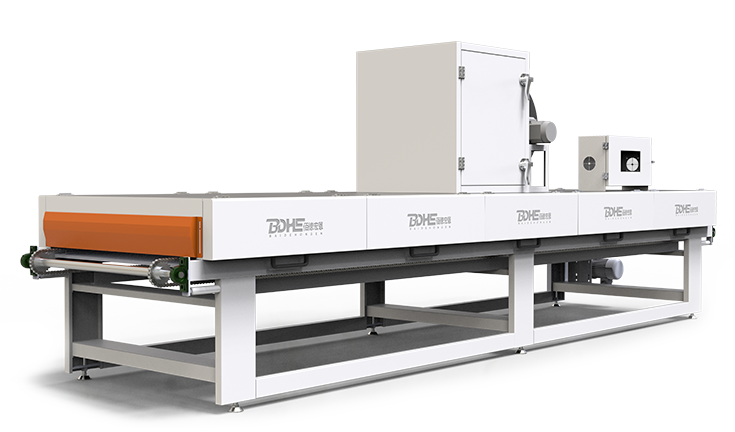

Hệ thống phủ UV sử dụng sơn mài hoặc vecni được kích hoạt bằng chất kích thích quang học để xử lý ngay lập tức khi tiếp xúc với đèn cực tím thay vì bay hơi dung môi hoặc sấy khô bằng nhiệt. Điều này giúp loại bỏ chiều dài đường hầm sấy khô khỏi dây chuyền, giảm mức tiêu thụ năng lượng trên mỗi mét tuyến tính và tạo ra bề mặt cứng hơn, kháng hóa chất hơn so với các lớp phủ sấy khô trong không khí hoặc xử lý bằng lò thông thường. Dây UV là tiêu chuẩn trong sản xuất dây cạnh PVC và ABS cao cấp, nơi khả năng chống trầy xước và duy trì độ bóng là điểm bán hàng chính.
Dây chuyền phủ dải cạnh UV điển hình bao gồm phần cấp liệu, xử lý trước (xử lý bằng ngọn lửa hoặc corona để tăng cường độ bám dính trên nền nhựa), con lăn hoặc lớp phủ rèm, dãy đèn sấy khô bằng tia UV (thường là đèn thủy ngân hoặc đèn LED-UV 80–200 W/cm) và phần làm mát trước khi cuộn dây. Hệ thống LED-UV đã thay thế phần lớn đèn hồ quang thủy ngân trong các hệ thống lắp đặt mới kể từ năm 2018 do tỏa nhiệt thấp hơn, tuổi thọ bóng đèn dài hơn (>20.000 giờ so với 1.000–2.000 giờ đối với thủy ngân) và không tạo ra ozone.
Một loại thiết bị phủ dải cạnh riêng biệt áp dụng chất kết dính nóng chảy (EVA, PUR hoặc công thức lai) lên bề mặt sau của dải dải trong quá trình sản xuất - tạo ra dải cạnh được dán sẵn có thể được kích hoạt tại điểm ứng dụng bằng nhiệt thay vì yêu cầu một hộp keo riêng ở máy dán. Dây chuyền phủ mặt sau hoạt động ở tốc độ thấp hơn so với dây chuyền phủ bề mặt (thường là 10–30 m/phút) do cần đo lượng chất kết dính chính xác và làm mát có kiểm soát trước khi cuộn dây. Nhu cầu về dải cạnh được phủ phía sau của PUR ngày càng tăng khi các nhà sản xuất đồ nội thất tìm kiếm hiệu suất liên kết mạnh hơn và khả năng chống ẩm mà không gặp sự phức tạp trong việc quản lý nồi keo PUR nội tuyến.
Thiết bị sơn lót áp dụng các lớp thúc đẩy độ bám dính mỏng - thường là 2–8 gsm - trước lớp phủ trang trí hoặc lớp phủ chức năng chính. Trên nền PVC và ABS, lớp sơn lót thường được kết hợp với xử lý phóng điện corona, giúp tăng năng lượng bề mặt lên trên 40 mN/m và đảm bảo các lớp phủ tiếp theo liên kết không bị nứt nẻ hoặc khuyết tật mắt cá. Các hệ thống sơn lót thường được tích hợp làm trạm đầu tiên trong dây chuyền sơn nhiều lớp thay vì được lắp đặt dưới dạng các thiết bị độc lập.
| Loại thiết bị | Ứng dụng chính | Tốc độ đường truyền điển hình | Phương pháp bảo dưỡng | Tốt nhất cho |
|---|---|---|---|---|
| Máy tráng con lăn | Sơn mài bề mặt, sơn lót, sơn màu | 20–120 m/phút | Sấy khô/lò nướng/UV | Khối lượng lớn PVC, ABS, melamine |
| Dây chuyền phủ UV | Bề mặt có độ bóng cao/mờ | 30–80 m/phút | Đèn UV (thủy ngân hoặc LED) | PVC cao cấp, dải acrylic |
| Áo khoác lưng nóng chảy | Ứng dụng dán lại | 10–30 m/phút | Làm mát / hóa rắn | Dây đeo EVA / PUR được dán sẵn |
| Kem lót/tiền xử lý | Khuyến khích bám dính | Nội tuyến với lớp phủ chính | Không khí khô / corona | Chất nền nhựa có năng lượng bề mặt thấp |
Việc lựa chọn sai thiết bị phủ cho dây chuyền sản xuất dải cạnh là một sai lầm tốn kém — cả về vốn lẫn các vấn đề về chất lượng sau này mà nó tạo ra. Các thông số sau đây là những thông số thường xác định xem máy có phù hợp với một ứng dụng nhất định hay không.
Khả năng thiết lập và duy trì độ dày màng ướt chính xác — thường được đo bằng micron (μm) hoặc gam trên mét vuông (gsm) — là tiêu chí hiệu suất cơ bản nhất. Sự thay đổi trọng lượng lớp phủ lớn hơn ±5% trong suốt quá trình sản xuất tạo ra sự không đồng nhất về độ bóng và độ bám dính có thể nhìn thấy được trong lớp dán hoàn thiện. Máy phủ con lăn điều khiển bằng servo hiện đại duy trì dung sai độ dày màng trong phạm vi ±2–3% ở tốc độ sản xuất tối đa; các máy điều chỉnh bằng khí nén hoặc bằng tay cũ hơn có thể lệch đến ±10% hoặc hơn, đặc biệt khi thay đổi tốc độ.
Chiều rộng dải cạnh thường dao động từ 19 mm đến 100 mm, với 22 mm, 35 mm và 42 mm là kích thước thương mại phổ biến nhất. Thiết bị phủ phải đáp ứng toàn bộ phạm vi chiều rộng trong hỗn hợp sản xuất mà không yêu cầu thay đổi cuộn hoặc thay đổi công cụ đáng kể. Xử lý độ dày - từ dải màng PVC mỏng 0,4 mm đến dải nhựa ABS hoặc gỗ đặc dày 3 mm - yêu cầu áp lực kẹp có thể điều chỉnh và hệ thống dẫn hướng vào/ra để ngăn ngừa biến dạng hoặc đánh dấu bề mặt.
Vật liệu con lăn, cấu hình lưỡi dao bác sĩ và thiết kế chảo phải phù hợp với tính chất hóa học của lớp phủ. Lớp phủ gốc nước tương thích với hầu hết các công thức cuộn cao su nhưng yêu cầu chảo thép không gỉ và các bộ phận bơm để chống ăn mòn. Các hệ thống dựa trên dung môi yêu cầu các hợp chất cao su chịu được dung môi (thường là EPDM hoặc Viton) và các thông số kỹ thuật điện chống cháy nổ trong vùng phủ. Lớp phủ UV yêu cầu lớp phủ chống tia UV xung quanh khu vực chảo và con lăn để ngăn chặn quá trình đóng rắn sớm, gây ra sự thay đổi độ nhớt nhanh chóng và độ trôi trọng lượng của lớp phủ.
Đối với lớp phủ gốc dung môi và nước, chiều dài đường hầm sấy được xác định bởi tốc độ dây chuyền và tốc độ bay hơi của lớp phủ ở nhiệt độ lò đã cài đặt. Các khu vực sấy có kích thước nhỏ buộc các nhà sản xuất phải giảm tốc độ dây chuyền để bù đắp, trực tiếp cắt giảm công suất đầu ra. Theo tiêu chuẩn chung, lớp phủ gốc nước trên dải PVC ở tốc độ 60–80 m/phút yêu cầu khoảng Chiều dài lò 8–12 mét ở 60–80°C với luồng không khí đủ để mang hơi dung môi đi. Các dòng UV loại bỏ hạn chế này nhưng đưa ra quản lý nhiệt đèn UV như một mối quan tâm thay thế.
Dải cạnh là một lớp nền hẹp, thường mỏng, dễ bị dịch chuyển sang một bên và biến đổi sức căng dọc khi nó đi qua một đường phủ. Nếu không có kiểm soát lực căng chủ động — cuộn vũ công, bộ tháo cuộn servo dựa trên tế bào tải hoặc thanh dẫn hướng web vòng kín — vùng phủ sẽ nhận chất nền ở các tốc độ và góc khác nhau, tạo ra các kiểu sọc và hiện tượng bong lớp phủ ở cạnh. Đây là vấn đề đặc biệt phổ biến với dải PVC mỏng (0,4–0,8 mm) ở tốc độ trên 40 m/phút.
Thiết bị phủ dải cạnh được triển khai theo hai cấu hình cơ bản khác nhau - nội tuyến như một phần của dây chuyền ép đùn hoặc in hoặc ngoại tuyến dưới dạng một quy trình hậu kỳ độc lập. Sự lựa chọn có ý nghĩa quan trọng đối với tính linh hoạt, chi phí vốn và kế hoạch sản xuất.
Lớp phủ nội tuyến tích hợp trạm phủ trực tiếp vào dây chuyền ép đùn hoặc in dải cạnh, áp dụng xử lý bề mặt trước khi dải được quấn vào cuộn đầu ra. Điều này giúp loại bỏ bước xử lý riêng biệt và giảm nguy cơ ô nhiễm bề mặt giữa quá trình sản xuất và lớp phủ. Hạn chế là tốc độ dây chuyền phủ phải được đồng bộ hóa với tốc độ ép đùn hoặc in ngược dòng - nếu chúng không khớp, chất lượng lớp phủ bị ảnh hưởng hoặc tốc độ ép đùn phải được điều chỉnh. Hệ thống nội tuyến có hiệu quả chi phí cao nhất khi danh mục sản phẩm hẹp và thời gian sản xuất kéo dài.
Lớp phủ ngoại tuyến hoạt động như một quy trình riêng biệt, thường lấy các cuộn băng không tráng phủ từ kho lưu trữ và vận chuyển chúng qua dây chuyền phủ chuyên dụng. Điều này tách riêng công suất lớp phủ khỏi công suất ép đùn, cho phép nhiều loại chất nền được phủ trên cùng một máy với sự thay đổi giữa các lần chạy và cho phép lớp phủ như một dịch vụ gia tăng giá trị cho các nhà sản xuất dải bên thứ ba. Các dây chuyền ngoại tuyến yêu cầu nhiều không gian sàn hơn và một bước xử lý bổ sung nhưng mang lại sự linh hoạt hơn đáng kể trong vận hành. Hầu hết các hoạt động phủ dải cạnh chuyên dụng — đặc biệt là ở Trung Quốc, Đức và Ý, nơi lớp phủ thường là dịch vụ theo hợp đồng — đều sử dụng cấu hình ngoại tuyến.
Hai sự phát triển đang định hình lại các yêu cầu về thiết bị phủ dải cạnh trong chu kỳ thị trường hiện tại.
Đầu tiên là sự tích hợp của in phun kỹ thuật số với các dòng sơn. Khi dải cạnh được in kỹ thuật số - trong đó mẫu trang trí được áp dụng bằng máy in phun thay vì in ống đồng hoặc in ống đồng - chuyển từ dạng thích hợp sang dòng chính, thiết bị phủ phải được điều chỉnh để hoạt động với hệ thống mực kỹ thuật số. Mực kỹ thuật số yêu cầu công thức sơn lót cụ thể để đạt được khả năng kiểm soát độ tăng điểm và mật độ màu trên nền nhựa, đồng thời lớp phủ UV được áp dụng sau khi in phải rõ ràng về mặt quang học và không bị ố vàng để duy trì độ trung thực của màu trong suốt thời gian sử dụng của sản phẩm. Điều này đã thúc đẩy nhu cầu về các trạm phủ UV LED được điều chỉnh đặc biệt cho các ứng dụng sau in kỹ thuật số.
Xu hướng thứ hai là sự chuyển dịch sang công thức sơn phủ gốc nước và VOC thấp nhằm đáp ứng việc thắt chặt quy định về môi trường ở EU, Trung Quốc (tiêu chuẩn GB/T) và ngày càng tăng ở Bắc Mỹ. Lớp phủ UV gốc nước - kết hợp ưu điểm ít dung môi của hóa học gốc nước với khả năng xử lý tức thời của tia cực tím - hiện có khả năng thương mại hóa cho các ứng dụng dải cạnh và đang được chỉ định trong lắp đặt dây chuyền sơn mới, nơi trước đây hệ thống dựa trên dung môi là mặc định. Các nhà sản xuất thiết bị đang đáp ứng nhu cầu bằng các bộ phận ướt bằng thép không gỉ, hệ thống luồng không khí trong lò được cải tiến và cấu hình đèn UV được tối ưu hóa cho hàm lượng nước cao hơn và tính chất hóa học kích thích quang học khác nhau của các công thức này.
